Bộ Actuator Điều Khiển Van: Hướng Dẫn Toàn Diện Về Cấu Tạo, Ứng Dụng Và Cách Chọn Lựa
Trong bối cảnh công nghiệp hóa hiện đại, bộ actuator điều khiển van đóng vai trò quan trọng trong việc tự động hóa các hệ thống đường ống, đảm bảo kiểm soát lưu lượng chất lỏng, khí hoặc hơi một cách chính xác và hiệu quả. Những thiết bị này không chỉ giúp tối ưu hóa quy trình sản xuất mà còn giảm thiểu rủi ro tai nạn, tiết kiệm năng lượng và nâng cao độ bền của toàn bộ hệ thống. Nếu bạn đang tìm kiếm thông tin chuyên sâu về bộ actuator điều khiển van, bài viết này sẽ cung cấp cái nhìn toàn diện từ nguyên lý hoạt động, các loại phổ biến đến ứng dụng thực tế trong các ngành công nghiệp. Với sự phát triển của công nghệ IoT và tự động hóa, bộ actuator điều khiển van ngày càng trở thành lựa chọn hàng đầu cho các kỹ sư và doanh nghiệp.
Bộ Actuator Điều Khiển Van Là Gì? Tổng Quan Về Thiết Bị
Bộ actuator điều khiển van, còn gọi là thiết bị truyền động van, là một cơ cấu cơ học sử dụng năng lượng từ điện, khí nén, thủy lực hoặc thủ công để điều khiển vị trí mở/đóng của van. Theo định nghĩa từ các nguồn kỹ thuật, actuator là thiết bị chuyển đổi năng lượng thành chuyển động tuyến tính hoặc quay để vận hành van bi, van bướm, van cổng hoặc van cầu. Những bộ phận này thường được lắp đặt trực tiếp lên van, kết nối với hệ thống điều khiển trung tâm như PLC hoặc SCADA để nhận tín hiệu và thực hiện lệnh.
Trong thị trường Việt Nam, bộ actuator điều khiển van được cung cấp bởi các hãng nổi tiếng như Baelz (Đức), Nutork, QOTO hay Alohan (Hàn Quốc), với giá dao động từ 5-20 triệu VND tùy loại và kích thước. Chúng được thiết kế theo tiêu chuẩn ISO 5211 để dễ dàng kết nối với các loại van khác nhau. Ví dụ, model PTAT-05 của QOTO có mô-men xoắn 15-50 N.m, điện áp đa dạng từ DC 24V đến AC 380V, phù hợp cho van nhỏ trong hệ thống nước.
So với van thủ công, bộ actuator điều khiển van mang lại độ chính xác cao hơn, giảm thời gian phản hồi và hỗ trợ giám sát từ xa, đặc biệt trong môi trường nguy hiểm như nhà máy hóa chất hoặc dầu khí.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Bộ Actuator Điều Khiển Van
Cấu tạo của bộ actuator điều khiển van phụ thuộc vào loại năng lượng sử dụng, nhưng thường bao gồm các thành phần chính sau:
- Động cơ hoặc xi-lanh: Là nguồn lực chính, có thể là motor điện, piston khí nén hoặc bơm thủy lực. Trong actuator điện, motor đồng bộ kết hợp hộp số để tạo chuyển động quay hoặc tuyến tính.
- Trục truyền động và khớp nối: Kết nối actuator với ty van, thường làm từ thép không gỉ để chịu lực cao. Hành trình có thể lên đến 44mm cho loại tuyến tính.
- Bộ điều khiển và cảm biến: Bao gồm công tắc giới hạn hành trình, potentiometer feedback và positioner để đảm bảo vị trí chính xác. Ví dụ, tín hiệu 4-20mA hoặc 0-10V cho phép điều khiển tỷ lệ.
- Vỏ bảo vệ: Làm từ nhôm hoặc thép, đạt chuẩn IP65-IP67 để chống bụi, nước và ăn mòn.
Nguyên lý hoạt động cơ bản: Actuator nhận tín hiệu từ bộ điều khiển, chuyển đổi năng lượng thành lực cơ học để di chuyển phần tử van (plug hoặc disc). Đối với bộ actuator điều khiển van điện, motor quay trục vít để đẩy piston; khí nén thì sử dụng áp suất khí để nén lò xo hoặc piston kép. Chế độ on-off đóng/mở hoàn toàn, trong khi modulating điều chỉnh góc mở dần dần.
Trong thực tế, actuator khí nén có tốc độ nhanh hơn (dưới 1 giây) nhưng cần nguồn khí ổn định, trong khi loại điện chính xác hơn nhưng chậm hơn.
Các Loại Bộ Actuator Điều Khiển Van Phổ Biến
Bộ actuator điều khiển van được phân loại dựa trên nguồn năng lượng và chuyển động:
- Actuator Điện (Electric Actuator): Sử dụng motor điện để tạo chuyển động. Phù hợp cho van quay 90° như van bi hoặc bướm. Ưu điểm: Chính xác cao, dễ tích hợp PLC, nhưng tiêu thụ điện và chậm hơn. Ví dụ: Model Sunyeh với Kv lên đến 16 m³/h.

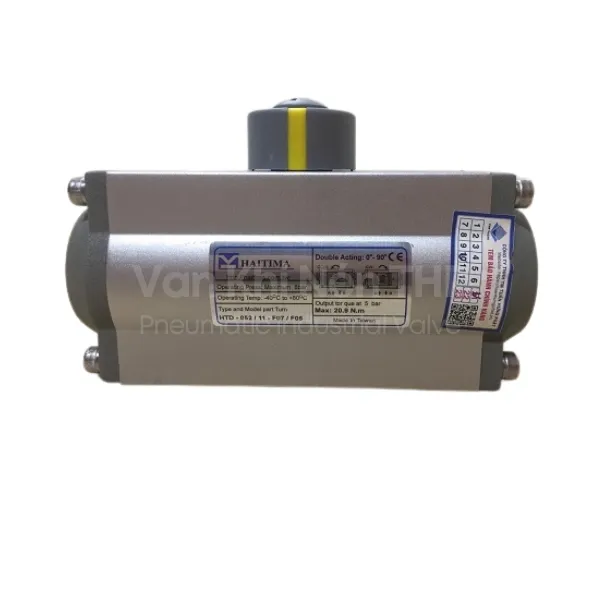

- Actuator Khí Nén (Pneumatic Actuator): Hoạt động bằng áp suất khí (3-8 bar), loại tác động kép hoặc đơn (lò xo). Nhanh chóng, an toàn trong môi trường dễ nổ, nhưng cần hệ thống khí nén. Thường dùng cho van on-off.
- Actuator Thủy Lực (Hydraulic Actuator): Sử dụng dầu áp suất cao cho lực mạnh, phù hợp van lớn trong dầu khí. Nhược điểm: Chi phí cao, dễ rò rỉ.
- Actuator Thủ Công (Manual Actuator): Dùng tay quay hoặc cần gạt, đơn giản nhưng không tự động.
Ngoài ra, còn có actuator điện-thủy lực kết hợp ưu điểm cả hai.
Ứng Dụng Đa Dạng Của Bộ Actuator Điều Khiển Van Trong Công Nghiệp
Bộ actuator điều khiển van được áp dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt:
1. Hệ Thống HVAC Và Xử Lý Nước
Trong HVAC, actuator điện kiểm soát van nước nóng/lạnh để duy trì nhiệt độ, tiết kiệm năng lượng lên 20%. Trong xử lý nước thải, actuator khí nén dùng cho van cổng để kiểm soát dòng chảy.
2. Công Nghiệp Dầu Khí Và Hóa Chất
Actuator thủy lực chịu áp suất cao cho van cầu trong đường ống dầu, ngăn ngừa rò rỉ. Trong hóa chất, loại chống nổ (ATEX) đảm bảo an toàn.
3. Thực Phẩm Và Dược Phẩm
Actuator điện với vật liệu vệ sinh (SS316) dùng cho van bướm trong dây chuyền sản xuất sữa hoặc thuốc.
4. Năng Lượng Và Khai Thác
Trong nhà máy điện, actuator điều khiển van hơi nước; trong khai thác mỏ, loại khí nén chịu bụi bẩn.
5. Tự Động Hóa Công Nghiệp
Tích hợp IoT cho giám sát từ xa, như trong nhà máy ô tô.
So Sánh Các Loại Bộ Actuator Điều Khiển Van
Dưới đây là bảng so sánh để dễ dàng lựa chọn bộ actuator điều khiển van:
| Loại Actuator | Ưu Điểm | Nhược Điểm | Ứng Dụng Chính | Giá Tham Khảo (VND) |
|---|---|---|---|---|
| Điện | Chính xác cao, dễ tích hợp | Chậm, tiêu thụ điện | HVAC, thực phẩm | 5-15 triệu |
| Khí Nén | Nhanh, an toàn chống nổ | Cần nguồn khí, ồn ào | Dầu khí, hóa chất | 3-10 triệu |
| Thủy Lực | Lực mạnh, chịu áp cao | Dễ rò rỉ, chi phí bảo trì cao | Khai thác, năng lượng | 10-20 triệu |
| Thủ Công | Đơn giản, rẻ | Không tự động, tốn sức | Ứng dụng nhỏ | 1-5 triệu |
Dữ liệu dựa trên các nguồn kỹ thuật.
Cách Chọn Mua Bộ Actuator Điều Khiển Van Phù Hợp
Chọn bộ actuator điều khiển van cần xem xét các yếu tố sau:
- Loại Van Và Lưu Chất: Xác định kích thước van (DN15-300), loại quay hay tuyến tính. Với nước sạch, chọn actuator điện; hơi nóng thì khí nén.
- Áp Suất Và Nhiệt Độ: Chọn lực đẩy đủ (700-2000 N), chịu nhiệt -20°C đến 150°C.
- Tín Hiệu Điều Khiển: Hỗ trợ 4-20mA cho modulating hoặc on-off.
- Môi Trường: IP67 cho ẩm ướt, ATEX cho dễ nổ.
- Thương Hiệu Và Giá: Ưu tiên Baelz, Nutork; kiểm tra bảo hành 12-24 tháng.
Tránh chọn kích thước không phù hợp để ngăn hỏng hóc.
Lắp Đặt Và Bảo Dưỡng Bộ Actuator Điều Khiển Van
Lắp đặt: Kết nối theo ISO 5211, kiểm tra nguồn năng lượng trước vận hành. Bảo dưỡng: Kiểm tra niêm phong hàng quý, bôi trơn trục vít, hiệu chuẩn positioner hàng năm. Tuổi thọ có thể lên 10-15 năm nếu bảo trì đúng.
Xu Hướng Tương Lai Của Bộ Actuator Điều Khiển Van
Với Industry 4.0, bộ actuator điều khiển van sẽ tích hợp AI cho dự đoán sự cố, kết nối không dây và tiết kiệm năng lượng. Thị trường dự kiến tăng 7% hàng năm đến 2030.
Kết Luận
Bộ actuator điều khiển van là yếu tố then chốt cho tự động hóa công nghiệp, mang lại hiệu quả và an toàn cao. Với thông tin trên, bạn có thể chọn lựa phù hợp cho dự án. Liên hệ đại lý uy tín để nhận tư vấn và báo giá.
