Van Điều Khiển 3 Ngã Baelz 335: Giải Pháp Tối Ưu Cho Hệ Thống HVAC Và Công Nghiệp
Trong lĩnh vực tự động hóa công nghiệp và hệ thống sưởi ấm, thông gió, điều hòa không khí (HVAC), van điều khiển 3 ngã Baelz 335 là một sản phẩm nổi bật từ hãng Baelz của Đức, mang đến độ chính xác cao và độ bền vượt trội. Với thiết kế chuyên dụng cho việc trộn lẫn hoặc phân dòng chất lỏng ở áp suất thấp, van điều khiển 3 ngã Baelz giúp kiểm soát nhiệt độ và lưu lượng một cách hiệu quả, tiết kiệm năng lượng và giảm thiểu rủi ro hỏng hóc. Bài viết này sẽ phân tích chuyên sâu về sản phẩm, từ cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế, giúp bạn hiểu rõ hơn về lợi ích và cách lựa chọn van điều khiển 3 ngã Baelz 335 phù hợp cho dự án của mình.
Van Điều Khiển 3 Ngã Baelz 335 Là Gì? Tổng Quan Về Sản Phẩm

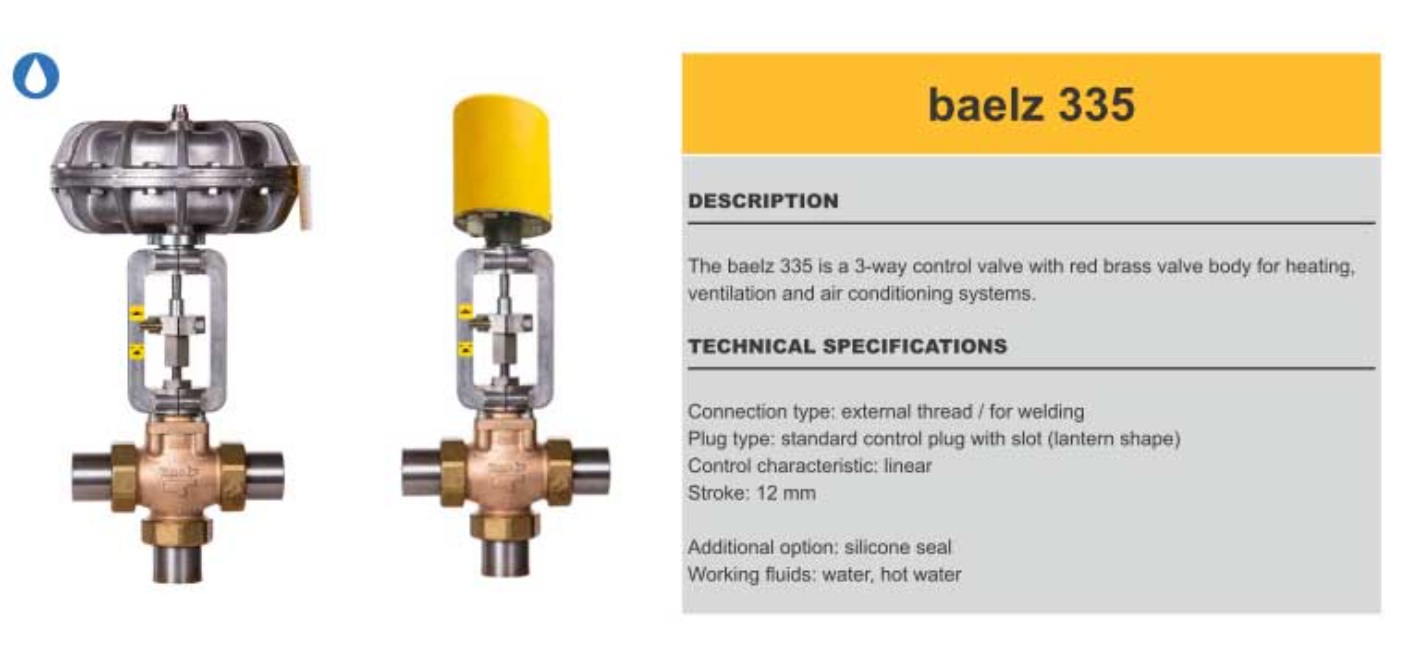

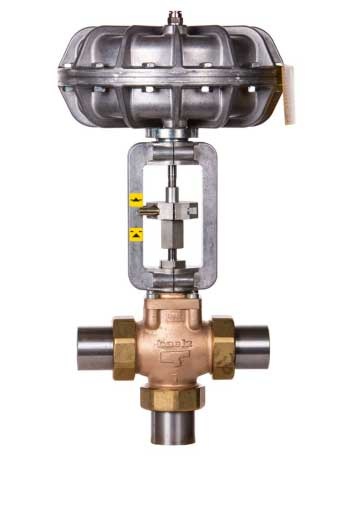

Van điều khiển 3 ngã Baelz 335 là loại van điều khiển tuyến tính ba chiều, được sản xuất với thân van bằng đồng đỏ (red brass CC491K – CuSn5Zn5Pb5), chuyên dùng cho các hệ thống HVAC. Sản phẩm có xuất xứ từ Đức, nổi tiếng với chất lượng cao và giá thành cạnh tranh trong phân khúc van giá rẻ. Van này có thể hoạt động như van trộn (mixing valve) với 2 đầu vào và 1 đầu ra để kết hợp các dòng chất lỏng ở nhiệt độ khác nhau, hoặc van phân dòng (diverting valve) với 1 đầu vào và 2 đầu ra để phân phối dòng chảy.
Theo tài liệu kỹ thuật từ nhà sản xuất, van điều khiển 3 ngã Baelz phù hợp cho nước, nước nóng và thậm chí hơi nước ở điều kiện giới hạn, với áp suất danh định PN 16/25 và nhiệt độ tối đa 150°C cho nước. Kích thước danh định từ DN 1/2″ đến 1 1/2″ (G 1/2 – G 1 1/2), kết nối ren ngoài hoặc hàn, giúp dễ dàng lắp đặt trong các hệ thống đường ống nhỏ. Đặc tính điều khiển tuyến tính với hành trình piston 12mm đảm bảo độ chính xác cao, và van có thể kết hợp với bộ truyền động điện (baelz 373-E) hoặc khí nén (baelz 373-P) để tự động hóa.
So với các van thông thường, van điều khiển 3 ngã Baelz 335 nổi bật nhờ lớp kín V-ring PTFE và phích cắm thép không gỉ 1.4571, giảm thiểu rò rỉ (lớp rò rỉ thẳng: 0.004% Kvs, góc: 2% Kvs theo EN 1349). Giá thành hợp lý khiến nó trở thành lựa chọn phổ biến cho các tòa nhà dân dụng và công nghiệp nhẹ.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điều Khiển 3 Ngã Baelz 335
Cấu tạo của van điều khiển 3 ngã Baelz được thiết kế đơn giản nhưng chắc chắn, bao gồm:
- Thân van: Làm từ đồng đỏ CC491K, chịu áp suất lên đến 25 bar cho nước và 10 bar cho hơi nước, với ba cổng kết nối (A, B, AB) cho luồng chảy linh hoạt.
- Phích cắm (Plug): Hình lantern với khe, làm từ thép không gỉ, đảm bảo đặc tính tuyến tính và hành trình 12mm. Phích cắm đóng lại chống dòng chảy trong chế độ trộn.
- Trục van và niêm phong: Trục với vòng kín V-ring PTFE, chống ăn mòn và rò rỉ hiệu quả.
- Kết nối: Ren ngoài kết hợp với đai ốc đồng và vòi hàn thép (tiêu chuẩn), hoặc tùy chọn vòi hàn thép không gỉ hoặc ren đồng.
Nguyên lý hoạt động dựa trên việc điều khiển vị trí phích cắm bởi bộ truyền động: Khi bộ truyền động di chuyển trục, phích cắm thay đổi tỷ lệ dòng chảy giữa các cổng. Trong chế độ trộn, nước nóng từ cổng A và nước lạnh từ B được pha trộn tại AB để đạt nhiệt độ mong muốn. Chế độ phân dòng thì dòng từ AB phân ra A và B. Độ chính xác cao nhờ hysteresis thấp, phù hợp cho hệ thống PLC hoặc bộ điều khiển tự động.
Giá trị Kv (lưu lượng danh định) dao động từ 3.5 m³/h (DN 1/2″) đến 16 m³/h (DN 1 1/4″ và 1 1/2″), giúp tính toán lưu lượng chính xác. Áp suất chênh lệch tối đa phụ thuộc bộ truyền động, ví dụ với actuator điện E07-26: lên đến 14 bar cho DN nhỏ.
Ứng Dụng Đa Dạng Của Van Điều Khiển 3 Ngã Baelz 335 Trong Các Lĩnh Vực
Van điều khiển 3 ngã Baelz 335 được ứng dụng rộng rãi nhờ tính linh hoạt và độ bền. Dưới đây là các lĩnh vực chính:
1. Hệ Thống HVAC Và Sưởi Ấm Tòa Nhà
Trong HVAC, van điều khiển 3 ngã Baelz dùng để kiểm soát nhiệt độ nước nóng/lạnh trong hệ thống sưởi sàn hoặc quạt gió. Nó trộn dòng nước để duy trì nhiệt độ ổn định, tiết kiệm năng lượng lên đến 20% bằng cách tránh lãng phí. Phù hợp cho các tòa nhà cao tầng, nơi yêu cầu van nhỏ gọn và chịu nhiệt dưới 150°C.
2. Công Nghiệp Thực Phẩm Và Chế Biến
Ở nhà máy thực phẩm, van dùng để sơ chế nguyên liệu bằng nhiệt độ thấp, như pasteur hóa sữa hoặc nấu ăn. Thiết kế đồng đỏ chống ăn mòn, kết hợp điều khiển on/off hoặc tuyến tính qua PLC, đảm bảo vệ sinh và an toàn.
3. Hệ Thống Thông Gió Và Điều Hòa
Van phân dòng không khí gián tiếp qua kiểm soát nước làm mát, giúp tối ưu hóa lưu lượng trong các trung tâm thương mại. Với bộ truyền động khí nén, nó phản ứng nhanh với thay đổi môi trường.
4. Ứng Dụng Công Nghiệp Nhẹ Và Năng Lượng
Trong hệ thống năng lượng tái tạo hoặc xử lý nước thải, van điều khiển 3 ngã Baelz hỗ trợ trộn hóa chất hoặc kiểm soát lưu lượng, với tùy chọn silicone seal cho môi trường khắc nghiệt.
5. Các Ứng Dụng Khác
Van còn dùng trong y tế cho hệ thống khử trùng nước nóng, hoặc nông nghiệp cho tưới tiêu kiểm soát nhiệt độ. Tích hợp IoT hiện đại hóa giám sát từ xa.
So Sánh Van Điều Khiển 3 Ngã Baelz 335 Với Các Loại Van Khác
Để chọn đúng, cần so sánh van điều khiển 3 ngã Baelz với van 2 ngã hoặc các model Baelz khác:
| Thông Số | Baelz 335 (3 Ngã) | Van 2 Ngã Thông Thường | Baelz 342 (3 Ngã Công Nghiệp) |
|---|---|---|---|
| Số Cổng | 3 (trộn/phân dòng) | 2 (mở/đóng) | 3 (cho dầu nóng/hơi) |
| Vật Liệu Thân | Đồng đỏ CC491K | Thép/Đồng | Thép không gỉ |
| Áp Suất | PN 16/25, ΔP max 40 bar | PN 40+ | PN 40, chịu 350°C |
| Nhiệt Độ | Lên 150°C | Lên 200°C+ | Lên 350°C |
| Kích Thước | DN 1/2″-1 1/2″ | DN 15-300 | DN 15-300 |
| Ứng Dụng | HVAC, nước nóng | Công nghiệp nặng | Dầu nhiệt, hơi nước |
| Ưu Điểm | Giá rẻ, dễ lắp, chính xác cao | Đơn giản, lưu lượng lớn | Chịu nhiệt cao, bellow seal |
| Nhược Điểm | Không cho môi trường cao nhiệt | Không trộn dòng | Giá cao hơn |
Van điều khiển 3 ngã Baelz tiết kiệm hơn so với dùng hai van 2 ngã cho trộn dòng, giảm chi phí lắp đặt và bảo dưỡng. So với Baelz 342, model 335 phù hợp hơn cho ứng dụng nhẹ, trong khi 342 dùng cho dầu nóng.
Hướng Dẫn Chọn Mua Và Lắp Đặt Van Điều Khiển 3 Ngã Baelz 335
Chọn van điều khiển 3 ngã Baelz dựa trên:
- Lưu Lượng Và Kích Thước: Tính Kv cần thiết, chọn DN phù hợp (ví dụ DN 1″ cho Kv 9).
- Môi Trường: Nước sạch dùng tiêu chuẩn; hóa chất chọn tùy chọn ASE (vòi thép không gỉ).
- Bộ Truyền Động: Điện cho tự động hóa, khí nén cho phản ứng nhanh; kiểm tra ΔP max.
- Tiêu Chuẩn: Đảm bảo PN và nhiệt độ phù hợp, ưu tiên actuator baelz chính hãng.
Lắp đặt: Lắp thẳng đứng, tránh bọt khí; sử dụng ren hoặc hàn đúng cách. Kết nối actuator theo hướng dẫn, kiểm tra kín trước vận hành.
Bảo dưỡng: Kiểm tra niêm phong hàng năm, hiệu chuẩn actuator; Baelz cung cấp dịch vụ bảo trì để tăng tuổi thọ lên 10-15 năm.
Xu Hướng Tương Lai Và Kết Luận
Với sự phát triển của IoT và tự động hóa, van điều khiển 3 ngã Baelz sẽ tích hợp cảm biến thông minh để dự đoán bảo dưỡng, hỗ trợ hệ thống xanh hóa HVAC. Thị trường van điều khiển dự kiến tăng trưởng nhờ nhu cầu tiết kiệm năng lượng.
