Actuator 373-E07 Cho Van On-Off: Giải Pháp Tự Động Hóa Đáng Tin Cậy Từ Baelz

Trong lĩnh vực tự động hóa công nghiệp, actuator 373-E07 là một thiết bị truyền động tuyến tính điện tử nổi bật từ hãng Baelz (Đức), được thiết kế chuyên dụng để điều khiển đóng/mở van một cách chính xác và bền bỉ. Sản phẩm này không chỉ hỗ trợ chế độ on-off đơn giản mà còn có thể mở rộng cho điều khiển tuyến tính khi kết hợp với các bộ positioner hoặc PID controller, giúp tối ưu hóa quy trình sản xuất trong các hệ thống HVAC, dầu truyền nhiệt và công nghiệp nặng. Với lực đẩy lên đến 2000 N, hành trình tối đa 44 mm và khả năng hoạt động ở môi trường khắc nghiệt, actuator 373-E07 cho van on-off mang lại hiệu quả cao, giảm thiểu downtime và tiết kiệm năng lượng. Bài viết này sẽ phân tích chuyên sâu về sản phẩm, từ cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế, giúp bạn nắm bắt đầy đủ lợi ích và cách triển khai actuator 373-E07 cho van on-off trong dự án của mình.

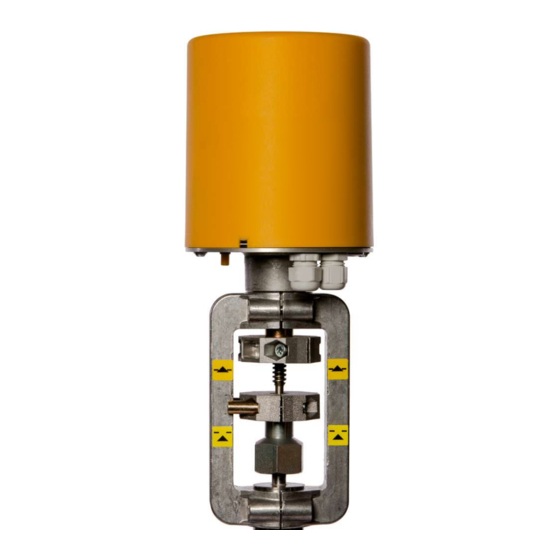

Tổng Quan Về Actuator 373-E07 Cho Van On-Off

Actuator 373-E07 cho van on-off là bộ truyền động tuyến tính động cơ điện từ Baelz, dành cho van điều khiển kích thước từ DN15 đến DN125. Thiết bị này được kiểm soát bởi tín hiệu ba điểm hoặc tín hiệu liên tục, thường kết hợp với positioner kỹ thuật số baelz 7020 để đạt độ chính xác cao. Theo tài liệu kỹ thuật, actuator có các biến thể với lực đẩy 2000 N (tốc độ 6 hoặc 18 mm/phút) hoặc 700 N (tốc độ 130 mm/phút), phù hợp cho cả van on-off và modulating. Nguồn điện linh hoạt: 24V, 115V hoặc 230V AC 50/60Hz, với công suất tiêu thụ khoảng 11.7 VA ở 230V. Trọng lượng chỉ 2.2 kg, kích thước Ø129 x 320 mm, và lớp bảo vệ IP42 (có tùy chọn IP65), làm cho nó dễ lắp đặt trong không gian hẹp.

Sản phẩm nổi bật với motor đồng bộ chống kẹt (stall-proof), giới hạn hành trình phụ thuộc tải (load-dependent limit switches), và khả năng điều chỉnh thủ công qua nút giải phóng màu vàng. Đối với actuator 373-E07, nó hỗ trợ chế độ đóng/mở hoàn toàn qua tín hiệu ba điểm, với các công tắc hành trình đảm bảo an toàn và chính xác vị trí cuối. Ở Việt Nam, actuator này được sử dụng rộng rãi trong các nhà máy dệt nhuộm và hệ thống dầu truyền nhiệt, nhờ độ bền cao và dễ thay thế. So với các actuator thông thường, model này có hysteresis thấp, phù hợp cho môi trường công nghiệp với nồng độ chất ô nhiễm thấp như nhà máy nước hoặc nhà máy điện.

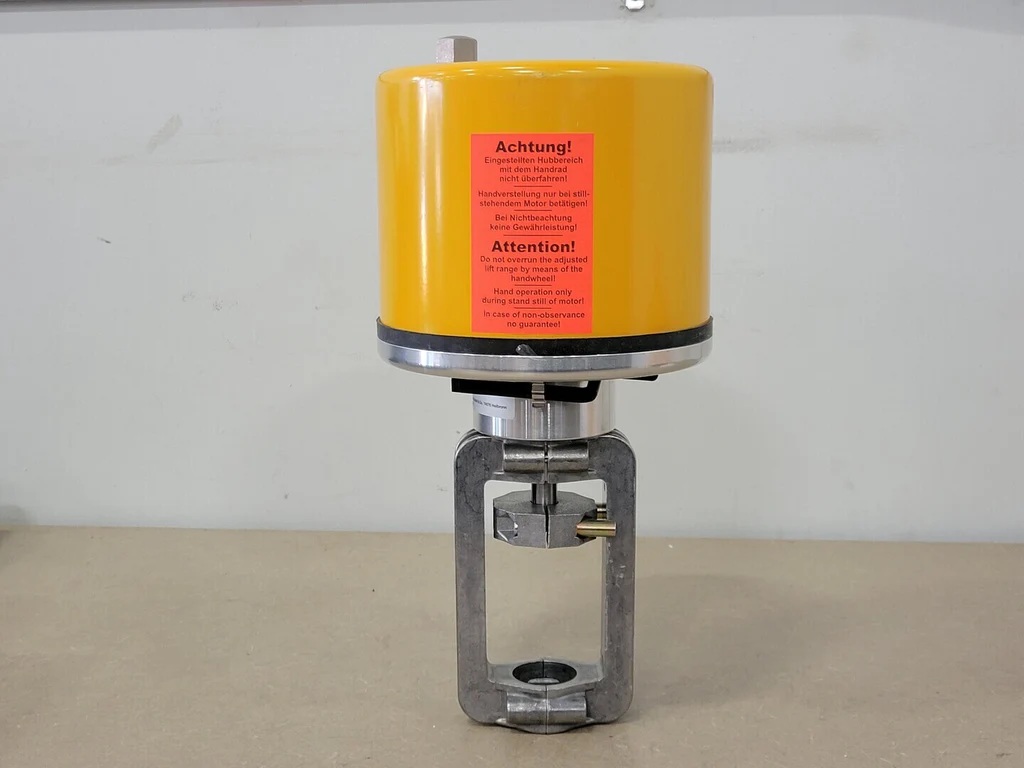

Cấu Tạo Chi Tiết Của Actuator 373-E07 Cho Van On-Off

Cấu tạo của actuator 373-E07 cho van on-off được tối ưu hóa cho độ bền và dễ bảo trì, bao gồm các thành phần chính sau:

• Động cơ và hộp số: Motor đồng bộ loại RSM 63/8 SG với bánh răng truyền động, chuyển đổi chuyển động quay thành tuyến tính qua trục vít thang (trapezoidal thread Tr 10 x 3). Hệ thống tự khóa (self-locking) giữ vị trí van mà không cần năng lượng liên tục.
• Trục vít và đai ốc: Trục vít tự khóa kết hợp đai ốc, chịu lực đẩy lên đến 2000 N, với hành trình tối đa 44 mm (nominal 12/16/22 mm). Yoke kết nối S21 hoặc S21-L cho trục van Ø16 mm.
• Công tắc giới hạn hành trình: Hai công tắc phụ thuộc tải (load-dependent), max 250V AC/6A, ngăn chặn quá hành trình và bảo vệ motor. Tùy chọn 2EZ-V2 thêm chỉ báo vị trí và potentiometer feedback (1-5 kΩ).
• Bộ điều khiển và phụ kiện: Tùy chọn positioner 7020 với input 0/2-10V hoặc 0/4-20mA, microprocessor controller, hoặc Modbus RTU. Có nút điều chỉnh thủ công với handwheel và O-ring kín.
• Vỏ ngoài và kết nối: Vỏ nhôm với cable glands M20 x 1.5, terminal block nội bộ, và chỉ báo vị trí trên yoke. Nhiệt độ hoạt động 0-50°C, lưu trữ -20 đến +60°C.

Thiết kế đơn giản loại bỏ linh kiện thừa, giảm rung động và tăng tuổi thọ, đặc biệt khi dùng cho actuator 373-E07 cho van on-off trong môi trường rung lắc như dây chuyền sản xuất.

Nguyên Lý Hoạt Động Của Actuator 373-E07 Cho Van On-Off

Nguyên lý hoạt động của actuator 373-E07 dựa trên chuyển đổi tín hiệu điều khiển thành chuyển động tuyến tính để đóng/mở van. Motor điện quay theo hai chiều (qua cấp điện khác nhau), truyền qua hộp số đến trục vít, kéo plug van lên/xuống. Công tắc hành trình trên/dưới ngắt motor khi đạt vị trí cuối, tránh hỏng hóc. Trong chế độ on-off, sử dụng tín hiệu ba điểm (mở/đóng) hoặc digital input để chuyển trạng thái hoàn toàn.

Khi kết hợp positioner 7020, actuator chạy initialization để đồng bộ potentiometer và vị trí van, xác định thời gian hành trình và hysteresis. Chế độ an toàn (safety mode) di chuyển van đến vị trí an toàn (đóng/mở) nếu mất tín hiệu hoặc lỗi. Đối với actuator 373-E07 cho van on-off, độ lệch vị trí chỉ 0.6-2.7%, với feedback 0-5 kΩ. Có thể thêm PID 6490 để chuyển on-off thành tuyến tính, ổn định nhiệt độ/áp suất. Motor stall-proof và tự khóa đảm bảo vị trí giữ vững, ngay cả khi mất điện tạm thời.

Ứng Dụng Đa Dạng Của Actuator 373-E07

Actuator 373-E07 cho van on-off được áp dụng rộng rãi nhờ tính linh hoạt, từ on-off cơ bản đến điều khiển chính xác:

1. Hệ Thống Dầu Truyền Nhiệt Và Lò Hơi

Trong nhà máy dệt nhuộm Việt Nam, actuator dùng để đóng/mở van dầu nóng, duy trì nhiệt độ ổn định. Kết hợp PID, nó chuyển sang modulating để kiểm soát lưu lượng chính xác, giảm tiêu thụ năng lượng 15-20%.

2. HVAC Và Hệ Thống Sưởi Ấm

Dùng cho van điều khiển trong thông gió, actuator on-off kiểm soát dòng nước nóng/lạnh, tránh đóng băng qua chế độ an toàn. Phù hợp tòa nhà cao tầng với kích thước nhỏ gọn.

3. Công Nghiệp Hóa Chất Và Thực Phẩm

Trong xử lý hóa chất hoặc thực phẩm, actuator 373-E07 đảm bảo đóng kín để tránh rò rỉ, với tùy chọn IP65 cho môi trường ẩm ướt. Ứng dụng trong nhà máy gỗ, nhựa, cao su.

4. Nhà Máy Điện Và Xử Lý Nước

Kiểm soát van ejector lên DN125, actuator hỗ trợ flow regulation ở nhà máy điện hoặc nước, với positioner cho giám sát từ xa qua Modbus.

5. Tích Hợp IoT Và Tự Động Hóa

Kết hợp Modbus, actuator hỗ trợ giám sát thời gian thực, dự đoán bảo trì trong ngành 4.0.

Ứng dụng on-off đơn giản nhưng hiệu quả, dễ nâng cấp tuyến tính.

So Sánh Actuator 373-E07 Với Các Loại Actuator Khác

Dưới đây là bảng so sánh actuator 373-E07 với các biến thể và actuator khác:

Actuator 373-E07 cho van on-off vượt trội về độ bền và dễ lắp, so với actuator Trung Quốc dễ hỏng dưới nhiệt độ cao. So với 373-E07-OSD, model cơ bản rẻ hơn nhưng thiếu fail-safe tự động.

Hướng Dẫn Chọn Mua, Lắp Đặt Và Bảo Dưỡng Actuator 373-E07 Cho Van On-Off

Chọn actuator 373-E07 dựa trên lực đẩy (2000 N cho van lớn), hành trình (12 mm cho van nhỏ), và môi trường (IP65 cho ẩm). Ưu tiên nguồn Baelz chính hãng qua đại lý như Âu Mỹ (0984 882 991). Giá cạnh tranh, dễ thay thế.

Lắp đặt: Lắp ngang với yoke dọc, không “head down”. Kết nối điện bởi kỹ thuật viên, dùng cáp 1 mm², fuse phù hợp. Khởi động với initialization cho positioner. Bảo dưỡng: Bôi trơn trục vít định kỳ bằng Gleitmo 805, kiểm tra công tắc hàng năm. Tuổi thọ 10-15 năm nếu bảo trì đúng.

Xu Hướng Tương Lai Của Actuator 373-E07 Cho Van On-Off

Với IoT, actuator 373-E07 cho van on-off sẽ tích hợp Modbus cho dự đoán lỗi, hỗ trợ xanh hóa công nghiệp. Thị trường actuator điện tăng 7%/năm, tập trung fail-safe và năng lượng thấp.

Kết Luận

Actuator 373-E07 cho van là lựa chọn lý tưởng cho tự động hóa bền vững, với độ chính xác cao và ứng dụng đa dạng. Đầu tư vào sản phẩm Đức mang lại giá trị lâu dài. Liên hệ đại lý để tư vấn và báo giá.
