Thiết Bị Truyền Động Cho Van Baelz 375-E42: Giải Pháp Tự Động Hóa Quay Đỉnh Cao

Trong thế giới tự động hóa công nghiệp ngày nay, thiết bị truyền động cho van Baelz 375-E42 nổi lên như một giải pháp hàng đầu cho việc kiểm soát lưu lượng chất lỏng và khí với độ chính xác cao. Sản phẩm này, một actuator quay điện từ hãng Baelz (Đức), được thiết kế chuyên dụng cho các van yêu cầu góc quay 90°, như van bướm hoặc van bi, giúp tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng và nâng cao an toàn vận hành. Với mô-men xoắn mạnh mẽ 150 Nm và thời gian định vị nhanh chóng 60 giây/90°, thiết bị truyền động cho van Baelz 375-E42 không chỉ phù hợp cho hệ thống HVAC mà còn mở rộng sang dầu truyền nhiệt và công nghiệp hóa chất. Bài viết này sẽ phân tích chuyên sâu về sản phẩm, từ cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế, giúp bạn nắm bắt đầy đủ lợi ích và cách triển khai hiệu quả.

Tổng Quan Về Thiết Bị Truyền Động Cho Van Baelz 375-E42

Thiết bị truyền động cho van Baelz 375-E42 là bộ truyền động quay điện (rotary actuator) thuộc dòng 375-E của Baelz, chuyên dùng cho điều khiển on-off hoặc modulating với góc quay 90°. Theo tài liệu kỹ thuật từ nhà sản xuất, sản phẩm có trọng lượng khoảng 7.5 kg, vỏ nhựa xám với lớp bảo vệ IP65, đảm bảo hoạt động ổn định trong môi trường ẩm ướt và bụi bẩn. Nguồn điện tiêu chuẩn 230V AC 50/60 Hz (công suất 65 VA), với tùy chọn 115V hoặc 24V, phù hợp cho các hệ thống công nghiệp đa dạng. Kết nối cơ khí theo tiêu chuẩn ISO 5211 (socket vuông F05, với adapter cho F07/F10), giúp dễ dàng lắp đặt lên van có kích thước DN15 đến DN150.

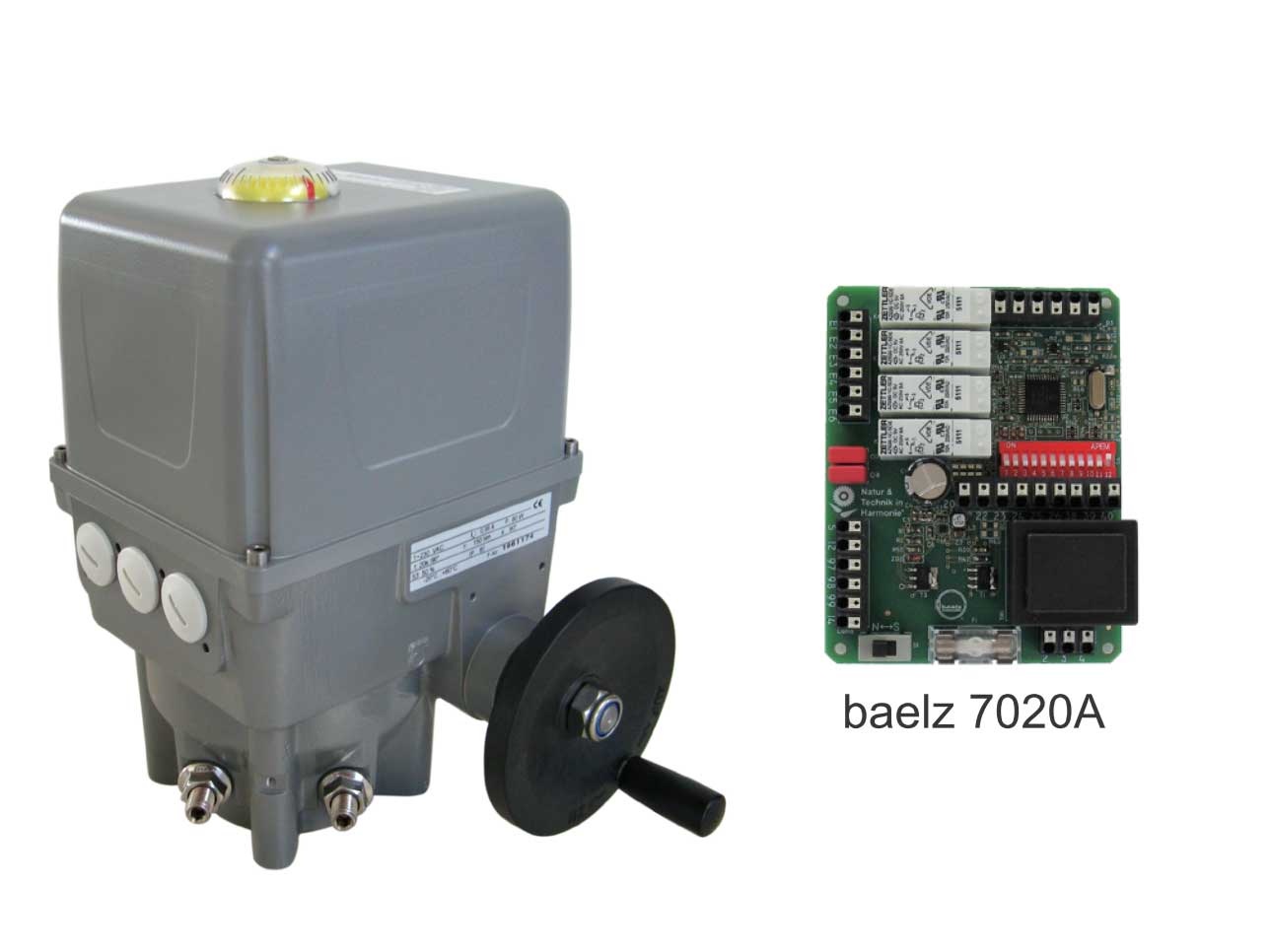

Sản phẩm nổi bật với bộ điều khiển 3 điểm (3-point control), công tắc giới hạn hành trình phụ thuộc tải (load-dependent) và hành trình (travel-dependent), cùng tay quay thủ công và chỉ báo vị trí tích hợp. So với các actuator quay thông thường, thiết bị truyền động cho van Baelz 375-E42 có độ bền cao hơn nhờ motor đồng bộ chống kẹt, và có thể tích hợp positioner kỹ thuật số baelz 7020A để hỗ trợ tín hiệu 0-10V hoặc 4-20mA. Ở Việt Nam, thiết bị này được nhập khẩu qua các đại lý như Âu Mỹ hoặc Alnab, với giá tham khảo từ 15-25 triệu VND tùy tùy chọn, và được ưa chuộng trong các nhà máy dệt nhuộm, sản xuất giấy và hệ thống năng lượng.

Thiết bị hoạt động ở nhiệt độ môi trường -10°C đến +50°C, độ ẩm tương đối 0-75%, và kết nối điện qua 3 cổng M20x1.5, đảm bảo an toàn theo tiêu chuẩn CE. Nó không chỉ là một actuator đơn thuần mà còn là yếu tố then chốt trong hệ thống tự động hóa, giúp giảm thời gian downtime và tăng hiệu suất lên đến 25% theo các nghiên cứu ngành.

Cấu Tạo Chi Tiết Của Thiết Bị Truyền Động Cho Van Baelz 375-E42

Cấu tạo của thiết bị truyền động cho van Baelz được tối ưu hóa cho độ bền và dễ bảo trì, bao gồm các thành phần chính sau:

• Motor và hộp số: Motor đồng bộ (synchronous actuator) kết hợp hộp số giảm tốc, tạo mô-men xoắn 150 Nm với tốc độ quay 60 giây/90°. Hệ thống tự khóa (self-locking) giữ vị trí van mà không cần năng lượng liên tục, giảm tiêu thụ điện.
• Công tắc giới hạn hành trình: Hai bộ công tắc phụ thuộc tải và hành trình, max 250V AC/6A, ngăn chặn quá tải và bảo vệ motor. Tùy chọn 2EZ thêm 2 công tắc phụ cho giám sát chi tiết.
• Bộ điều khiển và feedback: Tích hợp potentiometer 5 kΩ (tùy chọn Fg5k) cho phản hồi vị trí. Có thể lắp positioner 7020A với microprocessor, hỗ trợ input/output 0/2-10V hoặc 0/4-20mA, và Modbus RTU cho tích hợp SCADA.
• Vỏ và kết nối: Vỏ nhựa xám với chỉ báo vị trí trên nắp, kết nối cơ khí ISO 5211 (socket vuông 17 mm, adapter F05/F07/F10). Kết nối điện: Terminal block nội bộ, cable glands M20x1.5.
• Phụ kiện thủ công: Tay quay (handwheel) cho vận hành khẩn cấp, với O-ring kín để chống bụi.

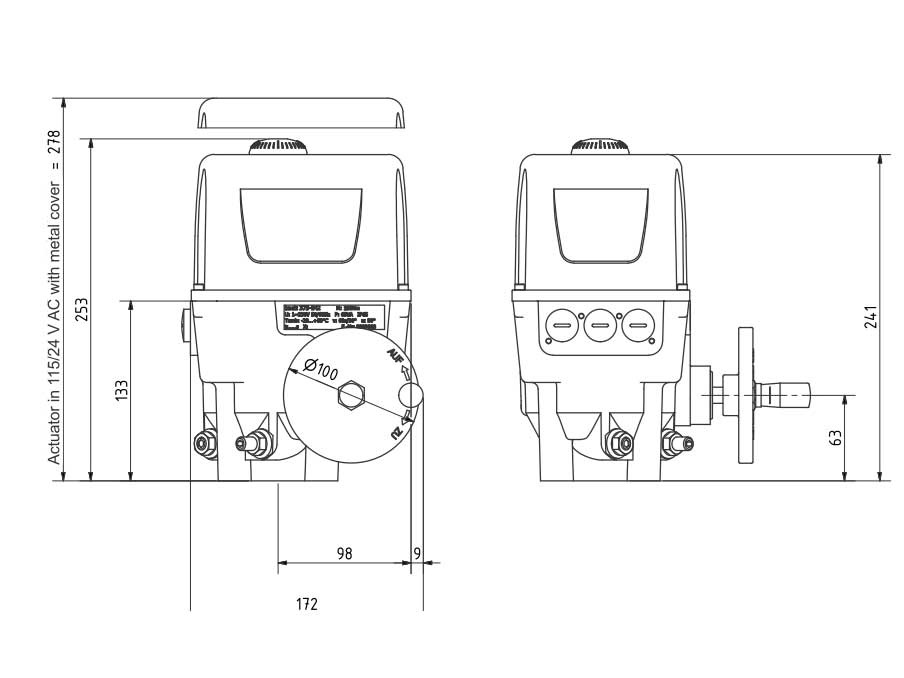

Kích thước tổng thể: Chiều cao khoảng 146 mm cho F05, lên đến 220 mm cho F10, với dung sai ±15° cho góc quay. Thiết kế này giúp thiết bị truyền động cho van Baelz 375-E42 phù hợp cho không gian hẹp, và vật liệu chống ăn mòn đảm bảo tuổi thọ lên đến 15 năm trong môi trường công nghiệp.

Nguyên Lý Hoạt Động Của Thiết Bị Truyền Động Cho Van Baelz 375-E42

Nguyên lý hoạt động của thiết bị truyền động cho van Baelz 375-E42 dựa trên chuyển đổi tín hiệu điện thành chuyển động quay để kiểm soát van. Motor nhận tín hiệu 3 điểm (mở/đóng/giữ) từ bộ điều khiển, quay theo chiều kim đồng hồ hoặc ngược lại qua hộp số, di chuyển trục van đến góc 90°. Công tắc hành trình ngắt motor khi đạt vị trí cuối, với độ lệch chỉ 0.5-1% nhờ load-dependent switches.

Khi tích hợp positioner 7020A, thiết bị chạy initialization để đồng bộ potentiometer, xác định thời gian hành trình và hysteresis thấp (<1%). Trong chế độ modulating, tín hiệu analog điều chỉnh góc quay tuyến tính; on-off thì đóng/mở hoàn toàn. Chế độ an toàn (safety mode) di chuyển van đến vị trí đóng nếu mất tín hiệu. Motor stall-proof và tự khóa đảm bảo vị trí ổn định, ngay cả dưới tải đột ngột như trong hệ thống dầu nóng.

So với actuator khí nén, loại điện này chính xác hơn nhưng phản ứng chậm hơn (60s/90°), phù hợp cho ứng dụng không yêu cầu tốc độ cao. Tiêu thụ năng lượng thấp (65 VA) giúp tiết kiệm chi phí vận hành dài hạn.

Ứng Dụng Đa Dạng Của Thiết Bị Truyền Động Cho Van Baelz 375-E42

Thiết bị truyền động cho van Baelz được áp dụng rộng rãi trong các lĩnh vực yêu cầu kiểm soát lưu lượng quay 90°, nhờ tính linh hoạt và độ bền:

1. Hệ Thống HVAC Và Thông Gió

Trong HVAC, actuator dùng để điều khiển van bướm trong đường ống gió hoặc nước làm mát, duy trì lưu lượng ổn định và tiết kiệm năng lượng 15-20%. Ví dụ, trong các trung tâm thương mại, nó kiểm soát van bi để tránh đóng băng đường ống.

2. Công Nghiệp Dầu Truyền Nhiệt Và Lò Hơi

Ứng dụng chính là van điều khiển dầu nóng hoặc hơi nước ở nhà máy dệt nhuộm Việt Nam, với mô-men 150 Nm chịu áp suất cao. Kết hợp PID, nó chuyển sang modulating để ổn định nhiệt độ, giảm lãng phí nhiên liệu.

3. Hóa Chất Và Xử Lý Chất Lỏng

Trong nhà máy hóa chất, thiết bị truyền động cho van Baelz lắp trên van bi để kiểm soát dòng hóa chất ăn mòn, với IP65 chống bụi ẩm. Nó hỗ trợ tự động hóa cấp liệu, đảm bảo an toàn theo ATEX (tùy chọn).

4. Năng Lượng Tái Tạo Và Xử Lý Nước

Dùng cho van trong hệ thống năng lượng mặt trời hoặc xử lý nước thải, actuator quay van cổng để điều chỉnh lưu lượng, tích hợp IoT cho giám sát từ xa.

5. Các Ứng Dụng Khác

Trong sản xuất thực phẩm, nó kiểm soát van bướm vệ sinh; trong khai thác mỏ, chịu rung lắc cao. Tích hợp Modbus cho Industry 4.0, dự đoán bảo trì qua dữ liệu thời gian thực.

Những ứng dụng này chứng minh thiết bị truyền động cho van Baelz là lựa chọn đa năng, từ on-off cơ bản đến điều khiển chính xác.

So Sánh Thiết Bị Truyền Động Cho Van Baelz 375-E42 Với Các Model Khác

Để chọn đúng, dưới đây là bảng so sánh thiết bị truyền động cho van Baelz với các model Baelz khác:

Dữ liệu từ datasheet Baelz. Thiết bị truyền động cho van Baelz vượt trội về mô-men cho van lớn, so với 375-E03 (mô-men thấp hơn). So với tuyến tính 373-E07, nó phù hợp hơn cho van quay, giảm chi phí lắp đặt.

Hướng Dẫn Chọn Mua, Lắp Đặt Và Bảo Dưỡng Thiết Bị Truyền Động Cho Van Baelz 375-E42

Chọn thiết bị truyền động cho van Baelz dựa trên:

1. Mô-men và Kích Thước: 150 Nm cho van DN50-150; kiểm tra ISO 5211 phù hợp.
2. Môi Trường: IP65 cho ẩm ướt; tùy chọn ATEX cho dễ nổ.
3. Tín Hiệu: 3-point cho on-off, positioner cho modulating.
4. Nguồn Điện: 230V tiêu chuẩn; 24V cho hệ thống thấp áp.
5. Thương Hiệu: Chính hãng Baelz qua đại lý Việt Nam; kiểm tra bảo hành 24 tháng.

Lắp đặt: Lắp ngang theo ISO 5211, siết chặt adapter (Mmax 125 Nm). Kết nối điện bởi kỹ thuật viên, initialization positioner trước vận hành. Tránh lắp “head down” để bảo vệ motor.

Bảo dưỡng: Kiểm tra tay quay và công tắc hàng quý, bôi trơn hộp số định kỳ bằng dầu Gleitmo. Hiệu chuẩn potentiometer hàng năm; tuổi thọ 10-15 năm nếu đúng cách.

Xu Hướng Tương Lai Của Thiết Bị Truyền Động Cho Van Baelz 375-E42

Với sự bùng nổ IoT, thiết bị truyền động cho van Baelz sẽ tích hợp cảm biến thông minh và AI để dự đoán sự cố, hỗ trợ xanh hóa công nghiệp. Thị trường actuator quay dự kiến tăng 8% hàng năm đến 2030, tập trung vào năng lượng thấp và kết nối không dây.

Kết Luận

Thiết bị truyền động cho van Baelz là giải pháp đáng tin cậy cho tự động hóa quay, với độ chính xác, bền bỉ và ứng dụng đa dạng. Đầu tư vào sản phẩm Đức mang lại giá trị lâu dài cho hệ thống của bạn. Liên hệ đại lý để tư vấn và báo giá chi tiết.
