Cảm biến siêu âm đo mức nước – khoảng cách

23-06-2017 Nồi Hơi Đốt Củi

Cảm biến siêu âm đo mức nước – khoảng cách. Cảm biến báo mức, khoảng cách được sử dụng phổ biến trong nghành công nghiệp. Thiết bị cảm biến đo mức nước liên tục. Cảm biến đo mức siêu âm ULM-53 là loại cảm biến đo mức không hiển thị.

Nguyên lý hoạt động của cảm biến là sẽ phóng một tia sóng siêu âm từ đầu cảm biến xuống chất lỏng. Khi sóng siêu âm chạm mặt chất lỏng sẽ phản hồi lại. Cảm biến sẽ xác định được khoảng cách từ đầu cảm biến đến mực nước.

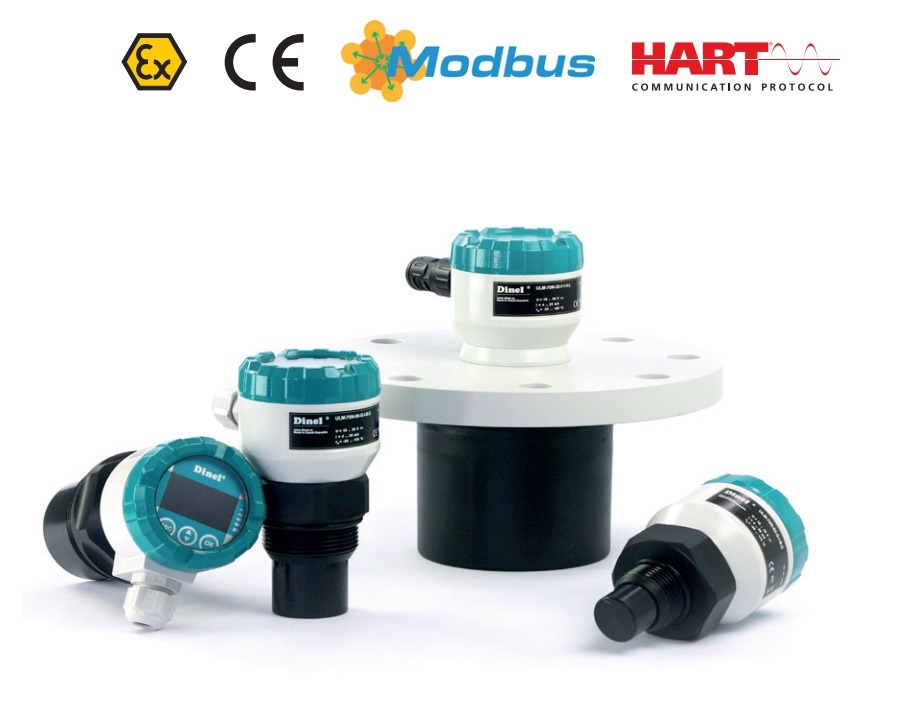

cảm biến siêu âm đo mức nước - khoảng cách

Hình cấu tạo của cảm biến siêu âm đo mức nước – khoảng cách từ 0.4 – 10m

Thông số kỹ thuật của cảm biến siêu âm đo mức nước – khoảng cách

  • Nguồn cấp cho cảm biến : 18 – 36 Vdc
  • Khoảng cách đo tiêu chuẩn : 0-1m; 0-2m; 0-6m; 0-10m; 0-20m
  • Tín hiệu ngõ ra : 4-20mA hoặc 0-10V hoặc Mobbus RTU
  • Sai số của cảm biến: 0.15% (đối với mức đo từ 0.4-20m)
  • Nhiệt độ làm việc của cảm biến từ : -20 ºC đến 60 ºC
  • Thời gian lấy mẫu : 0.5 giây
  • Áp suất chịu được Max 1 bar
  • Kết nối Ren G2 1/4; hoặc mặt bích

Ứng dụng cảm biến siêu âm đo mức trong thực tế

Cảm biến siêu âm được ứng dụng nhiều nhất cho xử lý nước thải. Do cảm biến không tiếp xúc trực tiếp nước bẩn, hóa chất xử lý nên đảm bảo độ bền và ổn định.

Ngoài lắp hệ thống xử lý nước thải. Cảm biến siêu âm còn được dùng đo mức dầu trong các tank chứa kín (không áp suất). Các chỉ số chống cháy nổ đạt tiêu chuẩn quốc tế.

Ứng dụng cảm biến siêu âm

Ứng dụng cảm biến siêu âm đo mức nước

Cân lưu ý cách lắp đăt sao cho đúng kỹ thuật nhà sản xuất yêu cầu.

cảm biến siêu âm đo mức nước - khoảng cách

cảm biến siêu đo mức nước - khoảng cách

Cách calip trực tiếp cảm biến siêu âm đo mức nước – khoảng cách

Ví dụ : đối với các khoảng cách đo mức như : 0-4m, 0-8m, 0-15m,…để đo chính xác mức nước tương ứng với tín hiệu 4-20mA, 0-10v thì chúng ta sẽ cài đặt lại khoảng cách đo này. Khoảng cách đo 0-4m thì chọn cảm biến 0-6m. Tương tự cho khoảng cách 0-8m chọn cảm biến 0-10m; Khoảng cách từ 0-15m chọn cảm biến 0-20m

  • Với cách calip này có độ chính xác cao nhất theo độ cao của chất lỏng bên trong bình chứa . Đầu tiên ta set giá tri zero khi chưa điền chất lỏng vào bình chứa tương đương với 0% bằng cách cho cảm biến bắn một tia từ cảm biến xuống đáy bình chứa.
  • Sau đó ta điền đầy mức chất lỏng  cần đo vào bình chứa, ta cho cảm biến đo mức bằng sóng siêu âm đo giá trị này là khoảng cách bao nhiêu từ cảm biến đến bề mặt chất lỏng ( chất rắn ). Giá trị này ta gán cho mức Max .
  • Sau khi có hai giá trị Min & Max ta có thể cài đặt kiểu đo theo độ cao hay theo thể tích . Lúc này cảm biến đo mức bằng sóng siêu âm sẽ tự chuyển đổi tuyến tính theo giá trị Min , Max vừa cài đặt ở trên.
  • Đây là cách calip phổ biến và đơn giản nhất nhưng vẫn đảm bảo độ chính xác. Ngoài ra còn cách calip khác sử dụng công thức tính toán mình thấy nó hơi khó hiểu nên không đề cặp đến trong bài viết này.

Cách đấu dây cảm biến siêu âm với bộ hiển thị hoặc PLC, Biến Tần như thế nào?

Việc đấu dây từ cảm biến siêu âm hoặc cảm biến áp suất,…dùng chung tín hiệu 4-20mA, thì nguyên lý đấu dây như nhau:

Xuất phát đấu dây bắt đầu từ nguồn cấp 24Vdc các bước chi tiết như sau :

  1. Nguồn (+) 24Vdc đấu với chân cộng (+) của cảm biến
  2. Nguồn (-) 0Vdc đấu với chân trừ (-) của bộ hiển thị hoặc PLC
  3. Chân (-) của cảm biến đấu với chân cộng (+) bộ hiển thị hoặc PLC

Cách đấu dây cảm biến siêu âm

Đối với các trường hợp truyền tín hiệu 4-20mA, 0-10v đi xa vài trăm mét. Tôi khuyên các bạn nên dùng thêm bộ cách ly tín hiệu hoặc bộ hiển thị có tích hợp cách ly chống nhiễu; để đảm bảo tín hiệu luôn ổn định tránh trường hợp tín hiệu chập chờn, không ổn định.

Cám ơn các bạn đã xem bài viết này. Cty TNHH Tự Động Hưng Phát cung cấp thiết bị kỹ thuật với giá cạnh tranh trên thị trường, nhân viên cty có thể trực tiếp xuống nhà máy khảo sát hoặc lắp đặt thiết bị. Mọi chi tiết xin liên hệ:

Nguyễn Long Hội

Mobi: 0939.266.845

Email: hoi.nguyen@huphaco.vn

Web: cambiendoapsuat.vn
