Cảm biến đo mức Radar

Cảm biến đo mức Radar. Hiện nay có rất nhiều phương pháp đo mức chất rắn dạng hạt như : xi măng, cám, gạo, bột ngũ cốc, hoặc chất lỏng…Cũng tùy vào yêu cầu của khách hàng mà người tư vấn chọn phương pháp đo mức cho phù hợp.

Đối với các bồn chứa cao khoảng 20 mét trở lại, thì phương pháp đo mức tối ưu nhất cho yêu cầu này là cảm biến dạng điện dung hoặc cảm biến dạng sóng siêu âm. Các trường hợp bồn chứa (silo) cao từ 20m trở lên thì phải dùng cảm biến dạng Radar mới đáp ứng được 2 yêu cầu sau : Thứ nhất về chiều cao của bồn chứa, thứ 2 về độ chính xác của cảm biến.

Ở nội dung bài viết này xin chia sẻ đến các bạn các loại cảm biến đo mức Radar được dùng phổ biến hiện nay trên thị trường.

Cảm biến đo mức Radar đầu tiên mình giới thiệu đến các bạn là ông vua trong làng đo mức. Hãng Vega có lịch sử lâu đời và nổi tiếng toàn thế giới. Họ có mạng lưới phân phối cảm biến toàn cầu. Ban đầu cảm biến Vaga vào thị trường Việt Nam chúng ta theo dạng đi kèm với hệ thống dây chuyền sản xuất được nhập khẩu. Nhưng do nhu cầu cảm biến đo mức độ chính xác cao ngày càng tăng, hãng đã có nhiều nhà phân phối tại Việt Nam.

Cảm biến đo mức Vega có màu vàng đặt trưng

Thông số kỹ thuật cơ bản cảm biến Radar hãng Vega :

• Nguồn cấp cho cảm biến : 12…35Vdc
• Tín hiệu ngõ ra : 4-20mA Hart hoặc Modbus
• Nhiệt độ làm việc của cảm biến (nhiệt độ tại chân kết nối ren, mặt bích) chịu được môi trường khắc nghiệt ; với các mức nhiệt độ tùy loại : -40…+80ºC; +250ºC, đặt biêt có loại chịu được : -196…+450ºC với nhiệt độ làm việc như thế này thì chỉ có cảm biến hãng Vega mới làm được. Các hãng khác thì mình chưa thấy.
• Áp suất làm việc : tùy vào model mà mức áp suất chịu được cũng khác nhau : -1…+2bar; +100bar; +160bar
• Sai số của cảm biến : tùy vào khoảng cách đo có 2 mức sai số tiêu chuẩn : +-2mm; +-5mm
• Tần số : 80GHz
• Góc chiếu : >=3.5º
• Kết cấu của cảm biến inox hoàn toàn hoặc kết hợp với nhựa (đối với các ứng dụng nhiệt độ môi trường)
• Kết nối cảm biến với bồn chứa : mặt bích, kết nối ren hoặc phụ kiện lắp đặt đi kèm
• Tiêu chuẩn bảo vệ từng loại như sau : IP66; IP67; IP68
• Nhiệt độ xung quang cảm biến (nhiệt độ môi trường) : -40…+80ºC

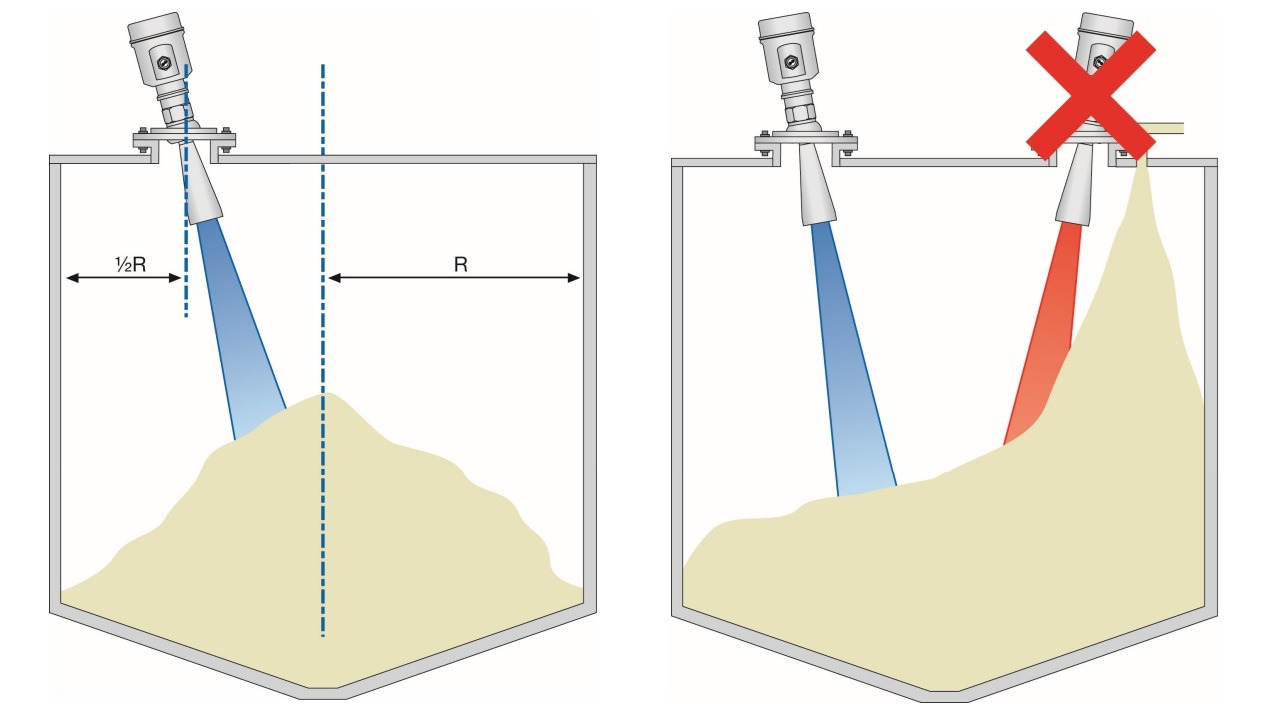

Mô phỏng lắp đặt cảm biến Radar hãng Vega

Ngoài cảm biến Vega CHLB – Đức còn có rất nhiều hãng sản xuất cảm biến Radar khác như : Endress+Hauser; UWT; Krohne

Cảm biến Radar BinMaster xuất xứ Mỹ (USA)

Ở Việt Nam chúng ta thường bắt gặp các cảm biến đến từ châu Âu nhiều hơn Mỹ đúng không nào. Không thể phủ nhận rằng cảm biến của các hãng có xuất xứ từ Đức thống trị phân khúc cảm biến cao cấp nhất, hiện đại nhất, được các nhà máy lớn tin dùng, dù giá thành khá cao so với các loại cảm biến có tính năng tương đương đến từ Mỹ. Cũng nhân tiện đây mình xin giới thiệu hãng BinMaster một trong số hãng sản xuất cảm biến hàng đầu của Mỹ.

Cảm biến Radar chuyên dùng đo mức chất rắn của hãng là Model : NCR-80 (80Ghz). Một số mô tả hoạt động của cảm biến như sau :

BinMaster NCR-80 là cảm biến đo mức radar không tiếp xúc; được thiết kế cho hiệu suất vượt trội trong các loại bột cực nhiều bụi và chất rắn lớn. Tần số 80 GHz mạnh mẽ của nó tập trung ở góc chùm hẹp 4 ° với phạm vi đo lên đến 393 feet và độ chính xác trong vòng 0,2 inch có nghĩa là nó vượt trội trong các tàu cao và hẹp. NCR-80 được cung cấp với mặt bích bằng thép không gỉ, có thể xoay 10 ° để nhắm mục tiêu chính xác; một ăng-ten bằng nhựa nhẹ với mặt bích xoay 8 ° hoặc một dây đeo để điều chỉnh mục tiêu; hoặc tùy chọn gắn NPT 1-1 / 2 “để sử dụng trong kết nối quy trình hiện có. NCR-80 có khả năng chống nhiễu, trong khi các bộ lọc tiên tiến của nó đảm bảo xử lý tín hiệu nhanh chóng và tốc độ cập nhật dưới một giây.

Thông số kỹ thuật cơ bản cảm biến Radar Binmaster NCR-80

• Nguồn cấp : 20…40Vdc
• Khoảng cách đo tối đa : 120m
• Sai số : +-5mm
• Nhiệt độ làm việc : -40…+80ºC,+200 ºC
• Áp suất : -1…+3bar
• Cấu tạo nhựa đối nhiệt độ với môi trường, mặt bích Inox với nhiệt độ cao
• Ngõ ra : 4-20mA hoặc Modbus
• Chỉ số bảo vệ : IP66/IP68

Cảm biến Radar tiếp xúc GRLM-70 hãng Dinel – CH Séc

Ngoài cảm biến Radar không tiếp xúc như 2 loại mình giới thiệu ở trên. Hiện nay loại cảm biến Radar dạng dây (tiếp xúc) cũng được dùng khá phổ biến trong các nhà máy xi măng, nhà máy thức ăn gia súc,…Một ưu điểm của cảm biến Radar dạng dây là độ chính xác cao, chịu được nhiệt độ của môi chất cao mà không ảnh hưởng đến sai số của cảm biến.

Thông số kỹ thuật của cảm biến đo mức Radar GRLM-70

• Nguồn cấp : 18 – 36 Vdc
• Tín hiệu ngõ ra : 4-20mA chuẩn HART
• Sai số : +-2mm
• Màn hình hiển thị : matrix OLED
• Nhiệt độ môi trường làm việc (N): -30…70 ºC
• Nhiệt độ tại chân kết nối lắp cảm biến : -40…+200 ºC
• Bảo vệ : IP67
• Kết nối : G1″
• Trọng lượng cảm biến : 1kg (NT, XiT)

Cảm ơn các bạn đã xem bài viết này. Quý khách có nhu cầu tư vấn cảm biến đo mức Radar chuyên dùng cho chất rắn dạng hạt hay chất lỏng. Hãy liên hệ ngay với chúng tôi để được tư vấn miễn phí, tận tình nhất.
